一、空调末端设备及水系统安装

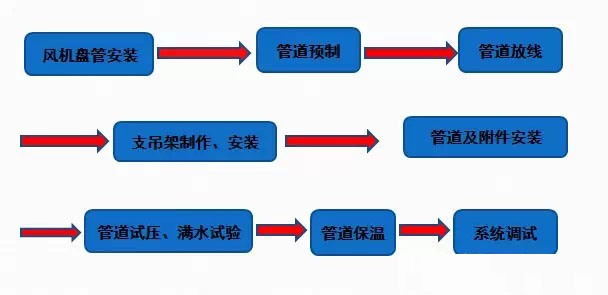

末端风机盘管设备及水系统安装的技术工艺流程图

风机盘管安装

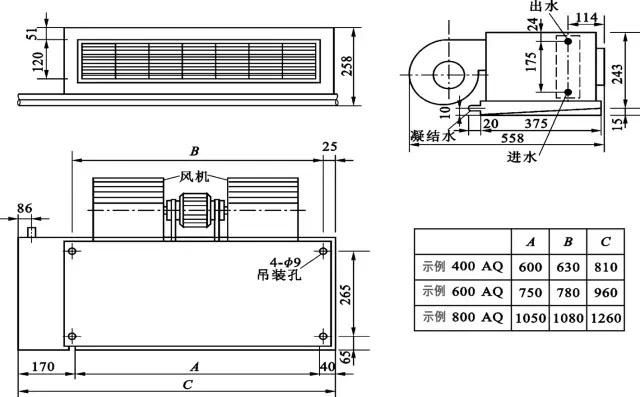

风机盘管选型定位：

按图纸要求确定风机的规格型号及设置位置，检查安装的风机盘管表面有无破损，涡轮转动与蜗壳有无摩擦，电机有无抖动和异常噪音。

质量控制管理把握以下几点：

A、设备规格与设计一致，位置与图纸无冲突，型号不符或有问题的风盘要更换后再吊装；

B、定位位置考虑与风机连接的软接和阀件能否合理布置，检修空间要满足。

风机盘管固定安装：

1.卧式风机盘管安装固定方式有两种：吸顶吊装和悬挂吊装；

2.明装风机盘管安装固定多采用托架或吊架；

3.明装立式风机盘管采用坐式固定安装。

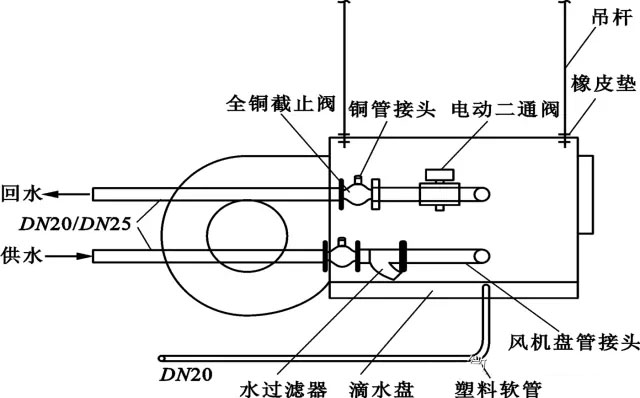

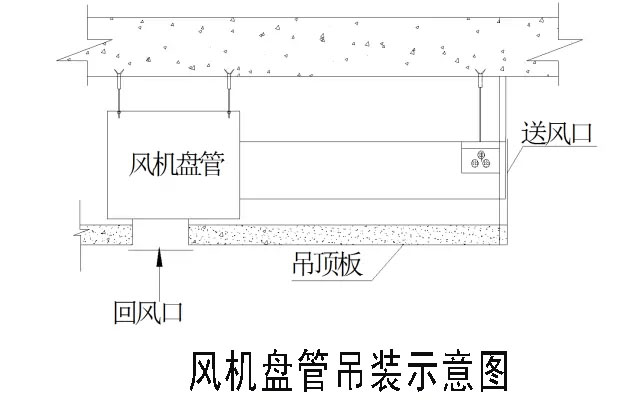

附：卧式安装风机盘管悬挂吊装大样图

质量控制把握以下几点：

A、无论采用哪种模式，固定胀栓必须生根牢固、禁用毛栓等非标膨胀件

B、悬挂吊装风机盘管采用的吊筋丝杆直径宜采用直径不低于∮8的镀锌材质，截取长度不能超过吊装水平线的75px,以风盘校正水平紧固后露出4-5丝最佳；

C、风盘吊装时要在风盘吊挂孔上下加紧固螺母且在下方加装0.5-25px厚橡胶减震垫，采用的紧固螺母必须是与吊杆匹配的国标件；上下螺母要紧死

D、风机吊装后，风机涡轮后要留有20-625px的检修空间，吊装后的风盘从外观看不能左右偏斜，上下倾斜现象；

E、吸顶吊装时采用的膨胀螺栓长度不低于200px,膨胀紧固要到位；

F、采用托架或吊架安装的风机盘管，拖吊架材料最低选用L3*30的角钢型材，且要做好防腐处理；

G、风机盘管与提前加装的柔性风管、风口连接处应严密、牢固。
