【卧式暗装风机盘管】机组的安装使用及维护-艾 |
| 发布者：艾富莱 发布时间：2015-01-22 08:32 阅读：次 |
风机盘管产品简介
一、 概述
风机盘管机组是中央空调末端机组之一，由送风机与盘管组合而成，空气通过供冷热水的盘管时被冷却或加热，保持室内温度。风机盘管机组具有灵活调节各房间的温度，噪声较小，占用建筑空间少等优点，广泛用于办公楼、商场、宾馆、餐厅、医院、机场、科研、文体场馆以及地下通道等场所。

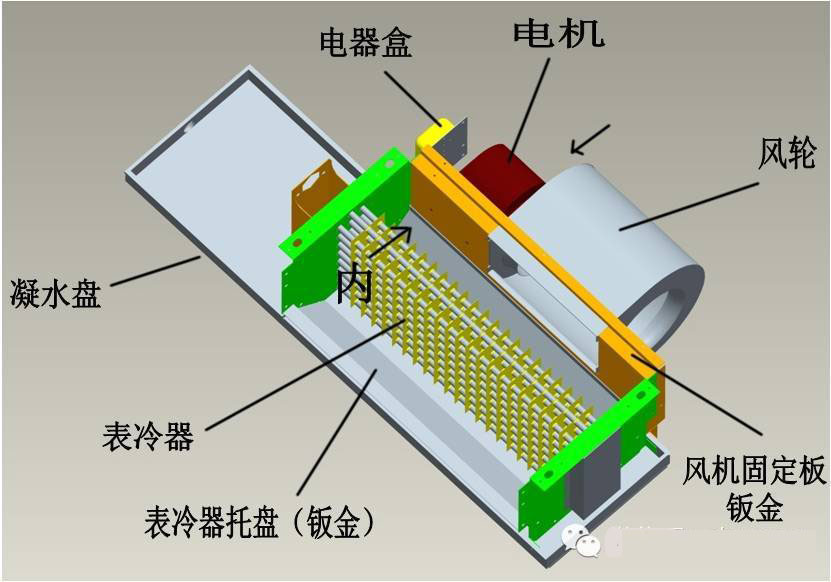

二、 结构特性
1、结构精致、外形美观
产品结构件全部采用优质镀锌钢板，特选吸音保温材料，配置前曲叶片式风轮，波纹型铝翅片盘管及镀锌防腐保温接水盘等。
2、设计特性
大风轮、低转速、斜置表冷器等特殊设计，体积小、占地少、重量轻、强度好，可方便地布置在任何地方。
3、效率高
盘管采用优质无缝紫铜管与铝质波纹型散热翅片，经机械涨管确保翅片与铜管接触紧密，发挥最佳效果，产品出厂前严格检验，并通过加压试漏（试漏压力24kg/cm2），保证产品的品质和性能。
4、水损失少
集水头采用黄铜锻造而成，使水流均匀顺畅，出水口设旋钮式排气阀，能方便地排出机内的空气。
5、用电省、噪音低、寿命长
采用新技术研究生产的专用风机马达，轴经调质与硬铬特殊处理，使轴永不变形，不生锈。采用日本NSK进口优质含油轴承，能自动润滑，无须加油，转动时噪声低，输入功率低。配置镀锌风轮，经动静平衡调整，具有美观，送风效果好，噪音低等优点，使用寿命十年以上。
6、高静压型
高静压型风机盘管机组是在普通型风机盘管的基础上，采用大功率的电机，通过改变风机的叶轮角度、蜗壳的大小等措施，增加了风机盘管出风口处风出风的压力，使风能送的更远、更均匀。
三、 选材的优越性
1、电机选用常州江南电机厂生产的风机盘管专用电机并配置日本NSK公司滚动轴承，噪音低，可无极调速。
2、铜管选用青岛宏泰铜业公司生产的紫铜无缝铜管，储备压力40 kg/cm2。
1、 铝箔采用优质铝箔，比普通铝箔的散热效果高1.5倍，使用寿命高2倍。
四、 成型工艺的优越性
1、表冷器采用机械涨管，二次冲压，双翻边成型工艺，具有结构紧密，成型快，效率高的特点。
2、集水盘采用冷压一次成型结构，并经镀锌处理，耐腐蚀，寿命长。
2、 壳体经过机械冲压结构严紧。
五、产品设计、制造、检验执行标准
JB/T4283－91 《风机盘管机组》
ZBJ72018-88 《房间风机盘管空气调节器安全要求》
JB/T6415-92 《立柱式风机盘管机组》
GB755－87 《旋转电机基本技术要求》
GB5171－91 《小功率电动机通用技术条件》
六、机组的安装使用及维护
1、盘管出厂前均逐台经严格的盘管耐压试验，风机动静平衡调整、噪声测试、风（冷）量测试、电气性能测试、外观质量检验等，全部合格方可出厂。机组在正确的安装和使用条件下可完全满足设计要求。
2、机组在搬运过程中应小心轻放，不得使机组承受重压，严禁手执叶轮、蜗壳搬运机组。
3、机组在安装过程中应确保风机、盘管、外壳、保温层等部件的完好无损，以免影响机组性能。
4、风机盘管机组安装应保证主体的水平，机组安装必须牢固可靠及不引起周围环境的共鸣声，同时，机组也应留有足够的维修空间。
5、机组只承受本身的重力，不可承受风管、水管及其余物体的外力。
6、接管时应小心谨慎，不能使机组接头发生任何变形及扭曲。
7、进、回、排水管连接处应密封可靠，密封材料应采用生胶带。
8、管路必须加保温，进、回水管加装阀门。
9、凝结水管应保持畅通，并应保证排水坡度>0.005。
10、风机盘管机组使用电源为220V±10V，50HZ±2.5HZ，机组接线时应对电线 严格区分，并按接线图接线。机组备接地螺栓供保护接地用。
11、风机盘管安装完成后，应先轻转动风机叶轮并检查是否有摩擦声，无摩擦声方可通电试运转。
12、系统运转前，水管路必须清除污垢，防止水管路堵塞。
13、风机盘管机组初次运行及冷、热水转换时，都应打开放气阀，排出盘管内的空气，待有水流出再关闭放气阀，否则会严重影响换热效果。
14、机组使用冷水温度应不低于5℃（防止结露），热水温度应不高于80℃，并要求水质干净。
15、风机盘管机组外壳应用干布清洁。过滤器需定期清洗，以免影响换热效果。
16、机组停止使用期间，应使盘管内充满水，以减小对铜管的锈蚀，但冬季必须有防冻措施，防止管道冻裂。
17、机组出现故障时，应由专业技术人员进行维修。
综合国内外同类产品优点、精心设计而成，产品选用优质材料和先进工艺，确保质量。
风机为整体双进风通风机、动平衡精度高，风机蜗壳与叶轮生产采用新工艺,配以名牌电机,噪声低,方便控制冷、热、风量。
换热器为紫铜管套铝片结构，机械胀制，结合紧密，确保高效换热。
|
|
 |
|
