风机盘管外形尺寸
发布者：艾富莱  发布时间：2014-04-10 10:14  阅读：次

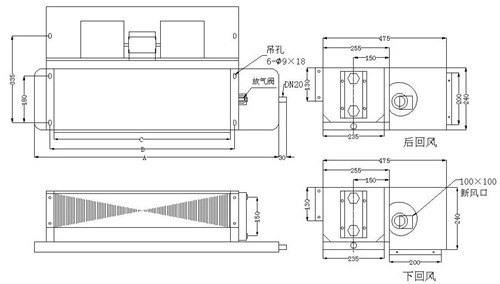

风机盘管安装图


风机盘管外形尺寸
型号规格 34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA
A(mm) 840 940 1040 1140 1240 1540 1740 1840 1970
B(mm) 540 640 740 840 940 1175 1440 1555 1740
C(mm) 510 610 710 810 910 1145 1410 1525 1710
风机（只） 1 1 2 2 2 3 4 4 4
电机（只） 1 1 1 1 1 2 2 2 2
净重(kg)
不带回风箱		 16 18 21 24 27 35 40 43 46
净重(kg)
带回风箱		 18 20 23 26 29 38 44 47 50
