节能改造原理功能



    风机泵类负载：P（负载）=Q（流量）×H（扬程），当电机转速从N降至N`时，流量Q，扬程H及轴功率P的关系如下：

Q`=Q（N`/N）   H`=H（N`/N）²，   P`=P（N`/N）³



    显然，当电机转速下降时，流量按线性关系变化，而电功率按立方关系方式变化，例如，电机功率为15KW，当其转速为原来的4/5时，耗电功率为7.68KW，即耗电为原来的51.2%，节电48.8%，从而大大节约电能。



    通常在设计中，空调冷冻、冷却水泵设计扬程和流量比实际需要的扬程和流量高出很多，空调风机的设计供风量也比实际需要的风量大，导致电能的严重浪费，而且用户也无计可施，但利用我司节能装置可适当降低水泵电机运行频率，从而降低转速，使循环水流量恰到好处地与制冷量实时匹配，从而轻而易举地将部分电能节约下来。特别是对长年运行在日夜变化，季节变化，使用面积的变化而引起制冷量需求变化的系统，节能效果更为明显。节电率可达40% 以上。



    建筑物的中央空调系统通常均按极端环境条件去计算空调负荷，即以其最大冷（热）负荷的1.1~1.5倍去确定空调主机及外围设备的额定容量。然而由于气候条件、环境温度、使用时间、空调室内人数等因数的变化，实际出现最大冷（热）负荷的时间，每年不超过10h~20h。

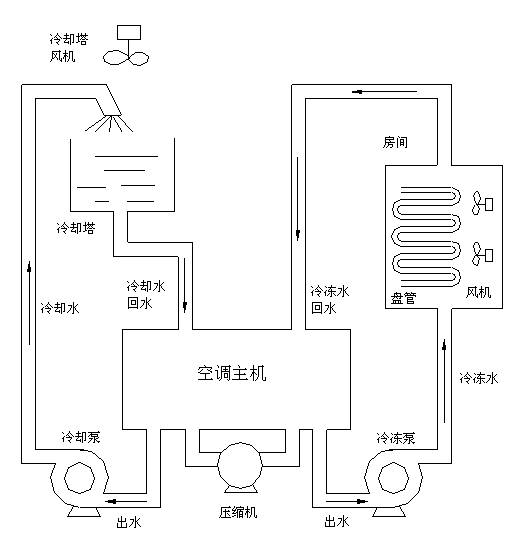

    空调水系统和风系统



    中央空调节能设备通过对空调负荷的动态跟踪，实时调节空调水系统流量和冷却塔风机的风量，使其跟随负荷的变化而同步变化，最大限度地节省了电能的消耗。



    系统控制原理



    中央空调节能设备的基本原理：当空调负荷发生变化时，通过采集一组数值，经模糊运算及时调节空调主机、各泵组和风机的运行工作参数，从而改变空调主机工作状态、冷冻（热）水和冷却水流量，改变冷却塔风机的风量，确保空调主机始终工作在效率最佳状态，使供回水和进出水温度趋于设定值。



    中央空调节能设备的核心是变流量控制量。在控制器中建立了知识库、模糊控制模型和模糊运算规则，形成智能模糊制。通过采集影响空调系统的各种参数，经模糊运算，得出相应的控制参数，这些参数被送至空调主机、冷冻（热）水控制水系统、冷却水控制子系统、冷却塔控制子系统。这些子系统根据控制参数的变化，利用现代变频控制技术，改变空调系统循环流体的流量和温度，以保证整个系统各种法度和条件下，均处于最佳工作状态，从而最终达到综合节能的目的。



     产品特点

    1.该装置的功率单元为低压矢量控制型变频器，其调节控制单元为工业控制计算机PLC和智能型温差控制器。具备中央计算机监控控制，利用节能装置的RS-485通讯口与上位机联机通讯，实现上位机的远程监控、数据采集、参数修改、报表输出等。

    2.闭环控制：采样为温差，利用温度传感器检测出水管道和回水管道的温度，同时对两边温度进行比较之后送温差控制器，由温差控制器进行模糊处理，然后根据温度的变化自动调节水泵电机的转速。实现每秒钟自动节能控制。系统调节品质较传统调节方式大大提高，空调的舒适度得以提升，减轻运行监控人员的劳动强度。

    3.开环控制：利用节能装置的模拟电位器输出信号给VVVF，由VVVF调节电机的转速。

    4.信号的检测、处理和控制是采用目前最先进的全闭环温差自动控制，多项先进技术，高速16位A/D转换器，抗干扰能力极强，信号失真小，精度高。

    5.应用变频技术后电机的启停实现了软启动和软停止，无骤启和骤停现象，大大降低机械和电网冲击；风机、水泵一般运行于工频频率以下，可延长水泵、风机、管件及空调设备的使用寿命，降低维护费用。

    6.提高了运行安全可靠性，系统核心部件采用知名品牌产品，并设有工频运行切换系统，与系统原有调节装置构成冗余备用系统，以备故障切换运行，确保中央空调系统的正常使用。

    7.安装简便，特别适用于老系统节能改造。对现有的空调机组、管道无需进行改动，对风机水泵无特殊要求；不必增加和改动原水、风管道系统。

    8.设备可以根据负载状况以5000次/秒的速率调整加在电机两端的端电压，根据负载自动调整功率，达到动态调功功能。

    9.该节能装置的动态功率因数补偿功能可使无功功率近似为0,从而增大电机的有功功率,减少了无功损耗。另外，功率因数的改善还可节省很大一部分电网容量，直观的体现在水泵和风机电机温升降低，噪音降低，大大地延长设备维修周期及使用寿命，减少了设备维修费用。节能装置可提高功率因数到0.95以上。
